CIVILON COREDRAIN (드레인보드) 기능

CIVILON COREDRAIN (드레인보드) 특징

기존 자갈 배수방법대신 고강도 입체구조와 형상으로 된 특수 플라스틱제품에 특수성 필터(부직포)를 접합시킨 것이다. 이 복합체 제품인 DRAIN BOARD의 입체구조화된 플라스틱 공간구조를 통해 지하배수관 또는 양수관으로 물이 흘러가게하는 배수기능을 하여 지하구조물에 증가하는 수압을 감소시켜 주어 지하구조물의 누수방지및 안정을 도모해주는 획기적이고 반영구적인 신배수공법이다.

CIVILON COREDRAIN (드레인보드) 설치방법도

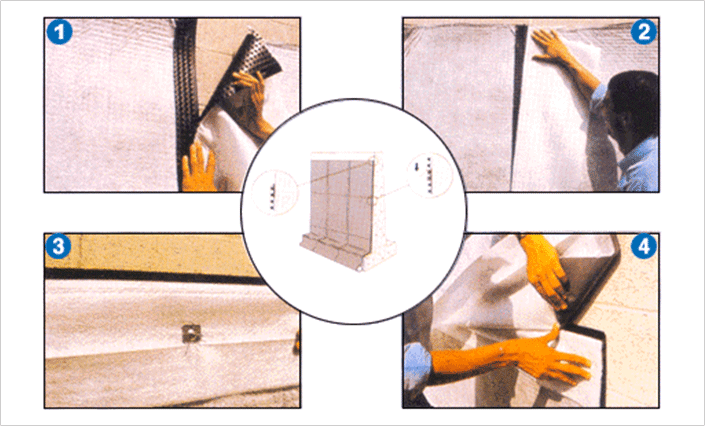

CIVILON COREDRAIN (드레인보드) 시공방법도

1. 판넬의 연결
처음 판넬 1을 코아 3인치 정도 나올 수 있도록, 부착된 부직포를 벗겨서 손질한 뒤, 다음 2의 판넬 2인치 정도를 오버랩시켜 부직포를 덮어서 연결한다. 이때 물이 흐르는 방향을 참고하여 겹쳐나간다.

2. 배수관 연결
· 드레인 파이프 : 배수관 아랫쪽에 부착된 부직포를 벗기고 파이프 주위를 코아와 가깝게 설치한 후, 파이프 주위를 부직포로 감아 싼후 코아의 뒤쪽을 접어둔다.
· 옹벽배수공(WEEP) : 홀이 있는 부분만큼 드레인 보드를 잘라낸 후 부직포로 덮어준다.

3. 관말의 처리
부직포를 접어서 관말을 덮어서 처리한다. 이때 판넬 이면의 흙이 유입되지 않도록 수직접착제와 함께 부직포를 접착하면 효과적이다.

4. 흙되매김
드레인보드 설치 후 7일 이내에 되매김을 해야한다. 때론 설치자의 지침대로 따를 수 있다. 흙은 DRAIN BOARD 보다 6인치 이상으로 채우고 다져야 한다. 다짐 작업중 손상된 부직포는 교환한다.

공법비교
